Курс юного споттера. Часть 3. Как различать Boeing-737 всех модификаций.

Boeing-737 летает аж с 1968 года, и за почти полвека стал самым массовым гражданским самолетом на свете. Неудивительно, что за столь долгий срок американская компания успела выпустить множество модификаций этого самолета, и почти все эти модификации сейчас летают на коммерческих авиарейсах. В любом аэропорту мира вы наверняка увидите несколько разных «Боингов-737».

В отличие от Airbus, где разные самолеты одного семейства A320 называются по-разному, у «Боинга» все они — 737, но с разными трехзначными индексами, которые указываются через дефис. Как же их различить?

Самый первый 737-100, сейчас таких уже не осталось.

Самый первый 737-100, сейчас таких уже не осталось.

737-100 — самая первая модификация. Таких самолетов было выпущено очень мало и сегодня это единственный из 737-ых, который можно встретить только в музее. На него очень похож модифицированный самолет первого поколения: 737-200, производство которых закончилось в начале 1980-х годов. Сегодня это тоже раритет, встречающийся в основном в странах третьего мира, но и в России «двухсотку» можно было до недавнего времени встретить: один такой борт до 2016 года оставался у авиакомпании «Аврора», а раньше было достаточно много у «Трансаэро». Безошибочно определить 737-200 можно по сигарообразным двигателям небольшого диаметра: длинная тонкая «сосиска» под крылом — значит, перед вами именно такой самолет.

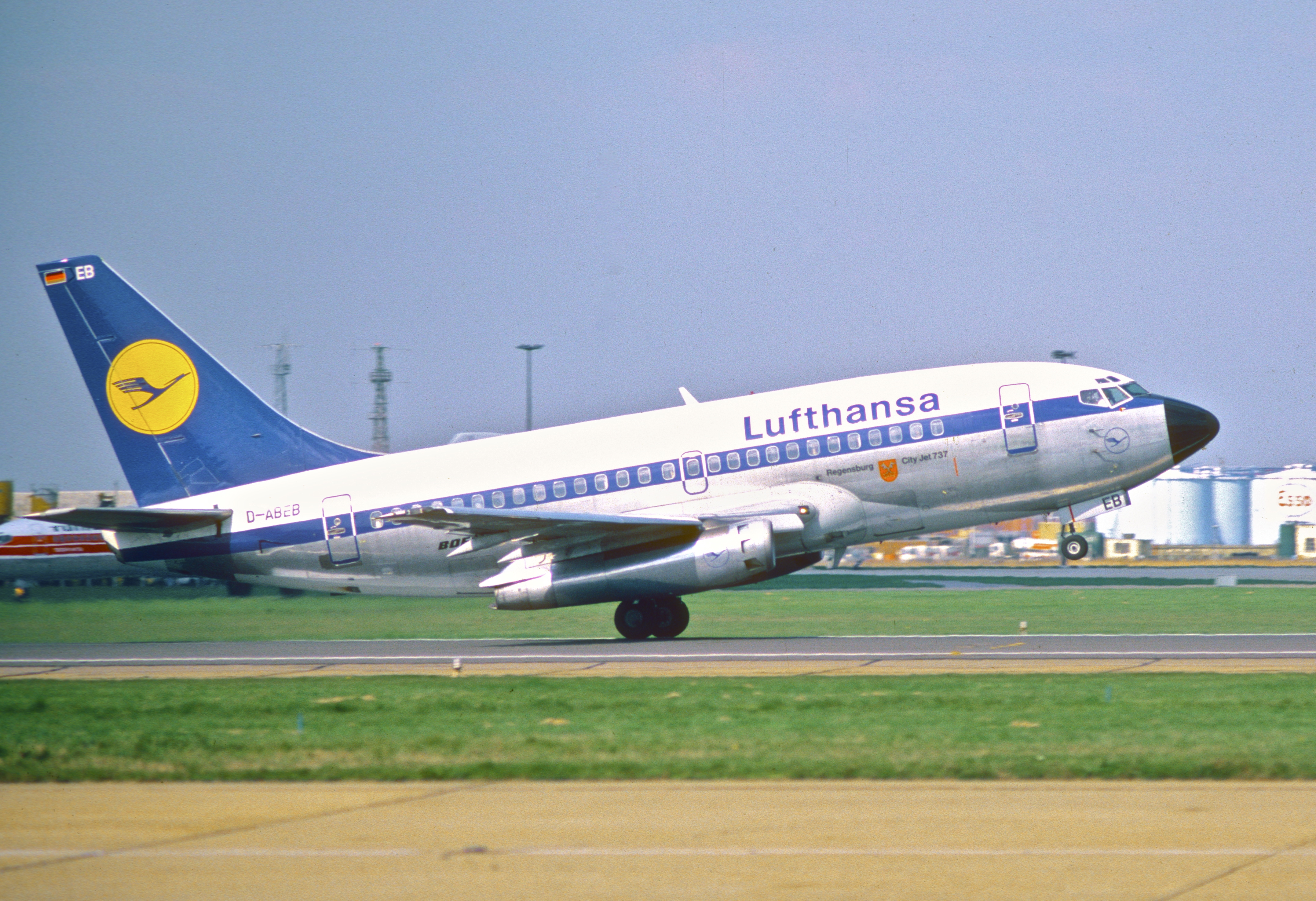

737-200 легко опознать по длинной тонкой "сигаре" под крылом.

737-200 легко опознать по длинной тонкой “сигаре” под крылом.

С начала восьмидесятых до конца девяностых выпускалось семейство Classic, включавшее три модификации самолетов различной вместимости: 737-300, 737-400 и 737-500.

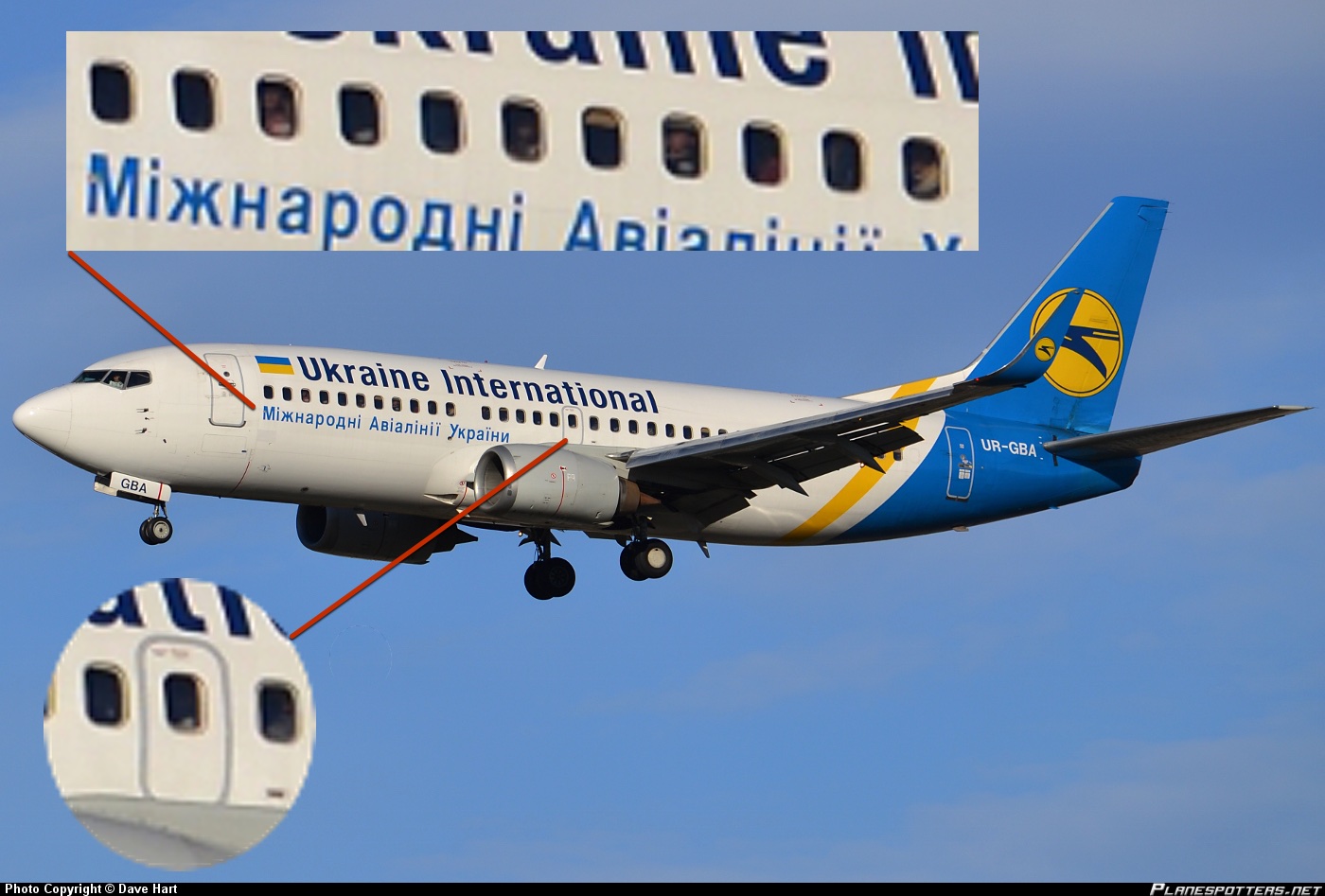

У 737-300 один аварийный выход на крыло с каждой стороны и 10 или 11 иллюминаторов в начале салона.

У 737-300 один аварийный выход на крыло с каждой стороны и 10 или 11 иллюминаторов в начале салона.

737-300 (733) — вовсе не самая маленькая модификация, как можно было бы подумать, а, наоборот, базовая, до 149 пассажиров в эконом-классе. Вариантов компоновки может быть великое множество — есть и трех, и даже четырехклассная (первый, бизнес, экономический и туристический — в последнем кресла вообще почти вплотную друг к другу), а бывает один бизнес-класс и больше ничего. Самолет легко узнать по одному аварийному выходу на плоскость крыла, но, в отличие от 737-500, здесь перед аварийным люком располагаются обычно 10+5 иллюминаторов (между ними есть один «пробел»), а в 737-500 — 8 или 7 + 5.

У 737-500 один аварийный выход на плоскость крыла с каждой стороны и 7 или 8 иллюминаторов в начале.

У 737-500 один аварийный выход на плоскость крыла с каждой стороны и 7 или 8 иллюминаторов в начале.

Собственно, 737-500 — это укороченный вариант 737-300, отличить его можно по меньшему числу иллюминаторов и одному выходу на крыло с каждой стороны. «Пятисоток» очень много у российских региональных авиакомпаний: максимальная пассажировместимость малыша в 132 пассажира в эконом-классе идеально подходит для направлений с небольшим или нестабильным пассажиропотоком.

737-400 (734) — самый большой из «Классиков», вмещающий до 168 пассажиров при одноклассной компоновке. Помимо очевидно большой длины фюзеляжа, отличить этот самолет можно по двум аварийным выходам на крыло с каждой стороны.

У 737-400 два аварийных выхода на плоскости крыла. Отличить его от 737-800 проще всего по двигателю.

У 737-400 два аварийных выхода на плоскости крыла. Отличить его от 737-800 проще всего по двигателю.

«Классики» сейчас не выпускаются, а вместо них пришло семейство Boeing-737NG (Next Generation), где индексы расположены в порядке увеличения размеров и пассажировместимости.

737-600 (736) — самый маленький самолет, который пришел на смену 737-500. Один из самых редких «737-ых»: их было выпущено всего 69 штук, причем последний — в 2006 году, а с 2012 года модель в связи с отсутствием спроса вообще исчезла из каталогов. От базового 737-700, пришедшего на смену 737-300, внешне отличается длиной фюзеляжа и, для простоты, количеством иллюминаторов перед одним пропущенным: 10 или 11 у «семисотки», 7 или 8 у «шестисотки». Аварийный выход на плоскость крыла — один с каждой стороны. Пассажировместимость — такая же, как у аналогичных «классиков».

737-600 не так просто отличить от 737-500: тоже один выход, тоже 7-8 окошек, поэтому различать можно по форме двигателя и по количеству "бананов" по крылом: у NG три, у "классики" два с каждой стороны.

737-600 не так просто отличить от 737-500: тоже один выход, тоже 7-8 окошек, поэтому различать можно по форме двигателя и по количеству “бананов” (обтекателей приводов закрылков) под крылом: у NG три, у “классики” два с каждой стороны.

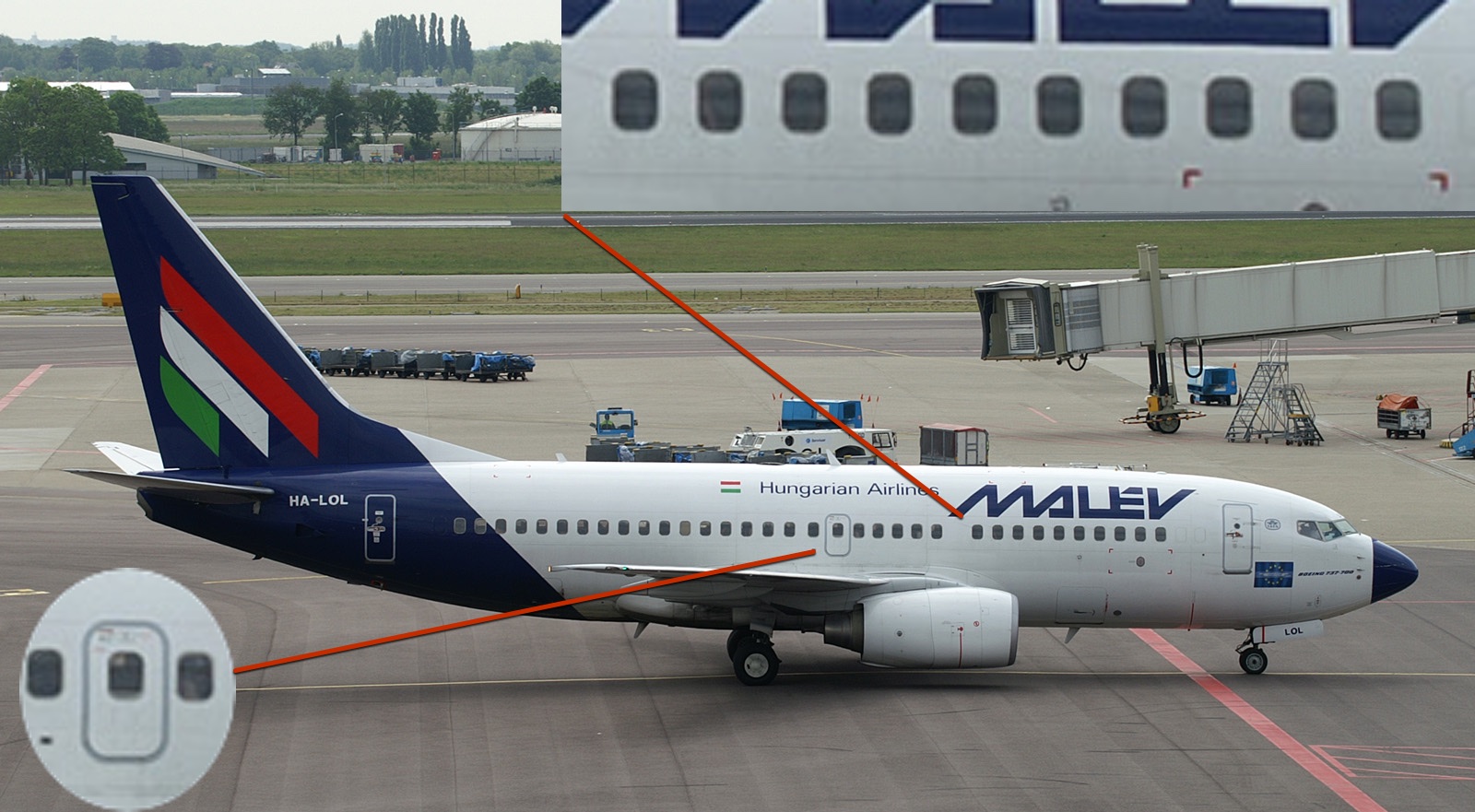

У 737-700 один выход и 10-11 окошек, как и у 737-300.

У 737-700 один выход и 10-11 окошек, как и у 737-300.

737-700 (73G) – это базовый вариант, аналогичный 737-300, разве что на несколько сантиметров длиннее. Вмещает до 148 пассажиров.

737-800 (738 или 73H) стал длиннее и вместительнее, чем 737-400: в одноклассной компоновке он вмещает до 189 пассажиров. Очень любят его в такой конфигурации различные лоукостеры — от известного во всей Европе Ryanair до нашей родной «Победы». Различные чартерные перевозчики тоже очень любят эту модификацию за идеальное сочетание вместимости и расхода топлива. Узнать 737-800 можно в первую очередь по двум аварийным выходам на плоскость крыла.

У 737-800 два аварийных выхода на крыло с каждой стороны, два пропущенных окна и двигатель такой же, как у всех NG.

У 737-800 два аварийных выхода на крыло с каждой стороны, два пропущенных окна и двигатель такой же, как у всех NG.

737-900 (739) — удлиненная версия «восьмисотки». Что характерно, она тоже вмещает максимум 189 пассажиров, потому что аварийных выходов здесь столько же, а по правилам сертификации самолет не может вмещать больше пассажиров — поэтому, конечно, в одноклассной компоновке 737-900 практически нет. Как правило, на этих бортах имеется также большой салон бизнес-класса.

У большинства 737-900 в передней части фюзеляжа пропущено 3 и даже порой 4 иллюминатора по левому борту.

У большинства 737-900 в передней части фюзеляжа пропущено 3 и даже порой 4 иллюминатора по левому борту.

Чтобы не считать иллюминаторы, которых у этого самолета много, есть более простой способ отличить 737-900 от 737-800: у первого самолета между аварийным выходом и первой дверью по левому борту практически всегда пропущено три иллюминатора, а у 738 — только два.

737-900ER позволяет более полно использовать преимущества длинного фюзеляжа: на этот тип добавили еще по одному аварийному выходу с каждой стороны в хвостовой части. То есть, всего их 10, а с каждой стороны по 5. Благодаря этому самолет вмещает до 215 пассажиров в одноклассной компоновке. Индекс ER означает «Extended Range» — 737-900ER может иметь дополнительные топливные баки и летать чуть дальше предшественника. У некоторых авиакомпаний средняя дверь закрыта заглушкой вместо двери (так самолет становится чуть легче) – это можно делать при просторной компоновке не более чем на 189 кресел.

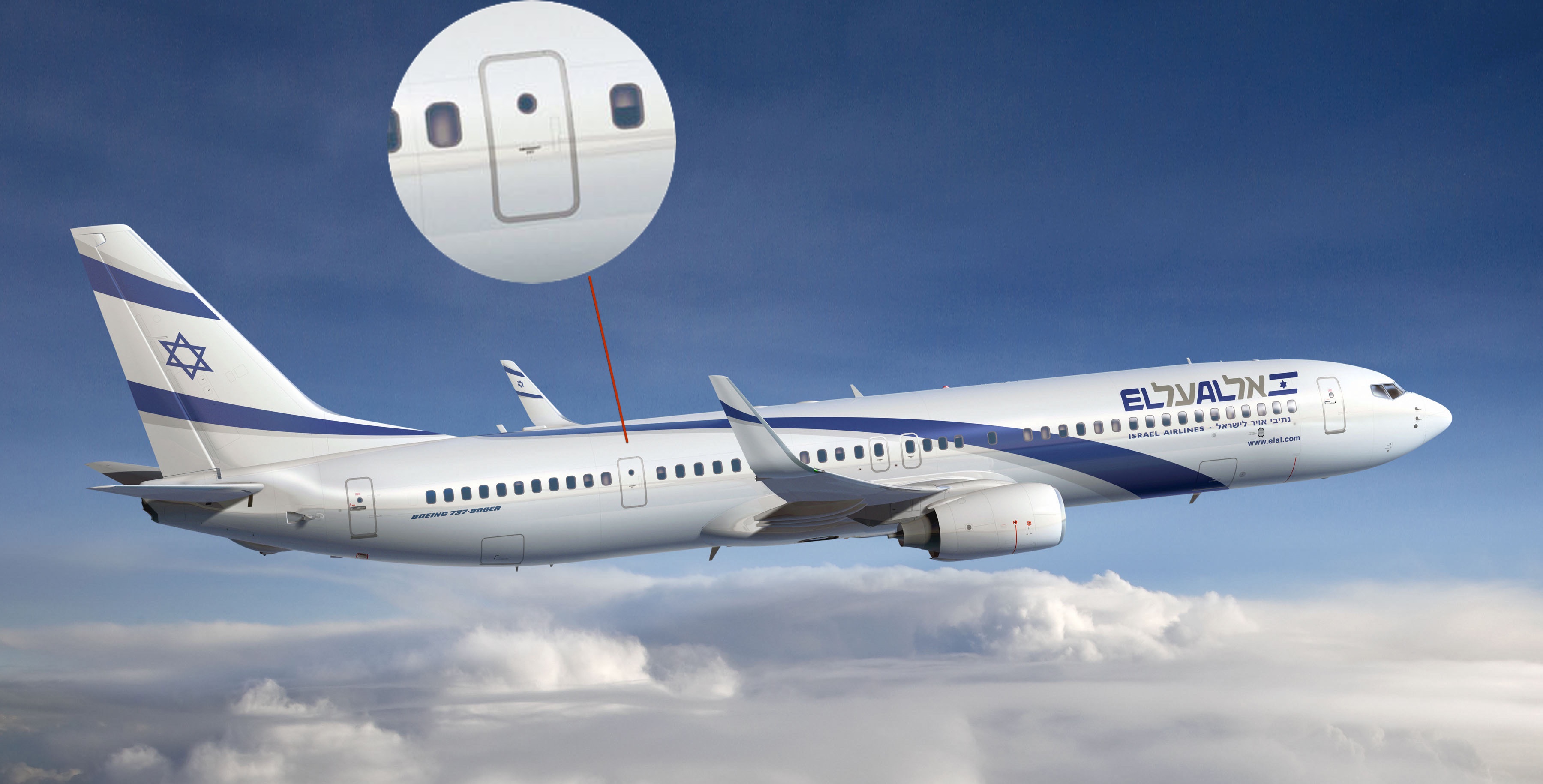

737-900ER отличается наличием дополнительных аварийных выходов в задней части фюзеляжа.

737-900ER отличается наличием дополнительных аварийных выходов в задней части фюзеляжа.

Теперь, собственно, самый главный вопрос: как отличить самолеты двух поколений друг от друга. Кто-то смотрит на окошки над основным остеклением кабины, предназначенные для того, чтобы пилотам было удобнее смотреть на небо и ориентироваться по звездам. Но с современной авионикой это уже и не требуется, поэтому на поздних самолетах окошек нет. Но это ненадежный способ: бывают и NG с окошками, и «классика» без них.

Другие смотрят на винглеты — загнутые вверх законцовки крыла. Они есть у большинства NG, кроме «шестисоток». Но их же запросто дополнительно устанавливают и на «классику», так что способ тоже ненадежный.

Железобетонный способ — это посмотреть самолету под хвост. Если это кот — перед вами Classic, если кошка — Next Generation. У более новых самолетов в хвосте есть не только отверстие выхлопа ВСУ (вспомогательной силовой установки — небольшого двигателя для питания генераторов и т.п. на стоянке), но и отверстие эжектора — по сути, воздухозаборника ВСУ.

Если сзади подобраться нельзя, то сбоку можно изучить сопла двигателей. У «классики» они имеют форму конуса, у NG торчит нечто похожее на кусок водопроводной трубы.

Голубой - Classic, белый - Next Genaration. Различия в отверстиях в хвосте, соплах двигателей и количестве приводов закрылков.

Голубой – Classic, белый – Next Generation. Различия в отверстиях в хвосте, соплах двигателей и количестве приводов закрылков.

Если же вы смотрите на самолет сверху, снизу издали (когда сопла не разглядеть) или даже сидите внутри — посчитайте обтекатели механизмов привода закрылков. У «классики» их, похожих на веретено, банан или лодку (у кого как работает воображение) с каждой стороны по два, у NG — три. Запомнив эти простые правила, вы сможете узнавать любой 737 практически с любого ракурса.

Следующее поколение Boeing 737 – это семейство 737 MAX, выпускающееся с 2016 года. Оно включает модификации MAX 7 (7M7/B37M), MAX 8 (7M8/B38M), MAX 9 (7M9/B39M) и MAX 10, а также MAX 200.

MAX 8 и MAX 9 – это слегка видоизмененные версии Boeing 737-700 -800 и -900ER соответственно, основные отличия – это новые более экономичные двигатели с увеличенным диаметром вентилятора, а также новые раздвоенные законцовки крыла. . Однако только по винглетам определить MAX нельзя: практически неотличимые раздвоенные Split Scimitar Winglets дополнительно устанавливают в качестве опции и на 737NG, поэтому обязательно нужно проверить двигатель.

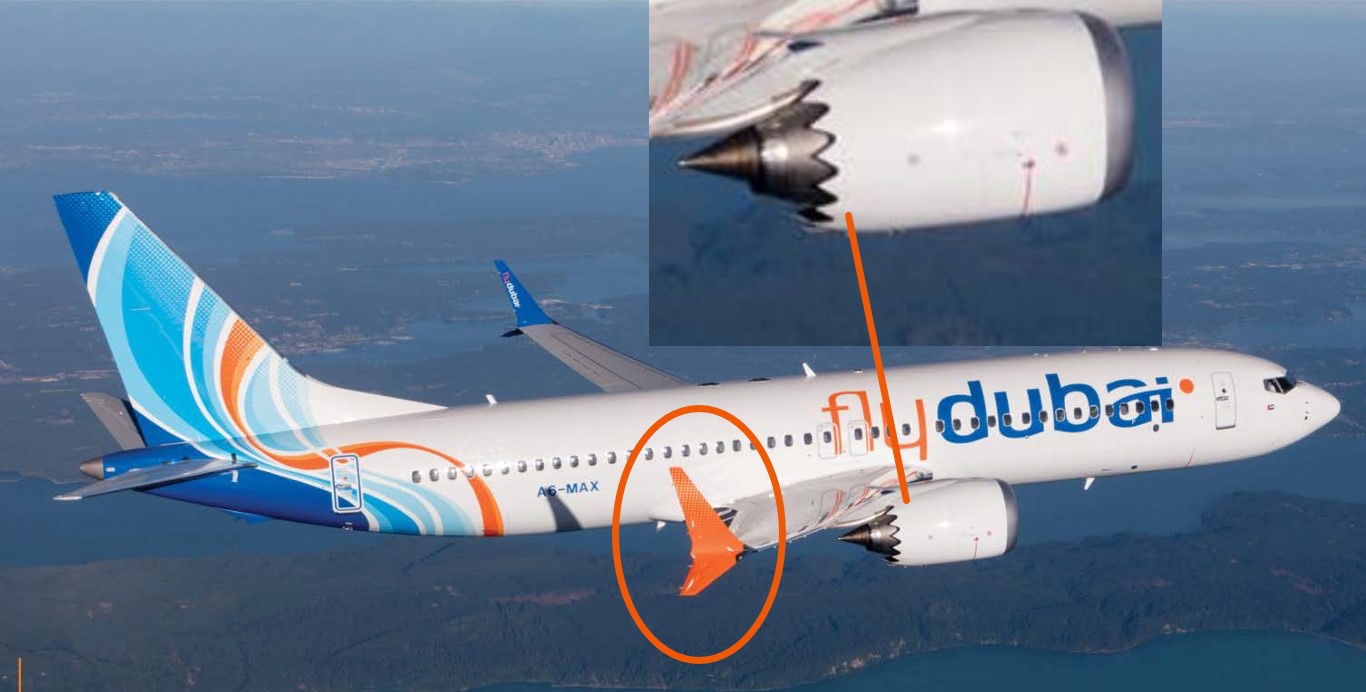

Помимо раздвоенных винглетов обратите внимание на гондолу двигателя и шевроны, именно так легко визуально отличить MAX 8 от 737-800

Почти такие же двойные винглеты дополнительно устанавливаются на 737NG, причем не на заводе. Они отличаются заостренными краями, но разница видна только вблизи.

Boeing 737 MAX 9: двойные винглеты, шевроны на двигателе, по три двери и два люка с каждой стороны.

Самое сложное – это отличить MAX 7 от MAX 8. MAX 7 не является аналогом 737-700, а является укороченной версией MAX 8 с таким же крылом и шасси. Самый маленький самолет семейства длиннее чем 737-700 и вмещает на два ряда кресел больше (+12 человек). Предельная вместимость – 172 пассажира. Соответственно, у “семерки” по два аварийных люка на плоскости крыла с каждой стороны, а не по одному, как у 737-700. Поэтому считаем иллюминаторы! У MAX 7 между передней дверью и аварийным люком 14-16 (по левому борту меньше, чем по правому), у MAX 8 их 17-18.

Boeing 737 MAX 7 просто чуть короче, чем MAX 8

MAX 200 – версия MAX 8 для лоукостеров. В хвостовой части врезаны дополнительные двери, что позволяет еще больше уплотнить салон. Пока такие самолеты не летают и их изображения есть только на рендерах, но, видимо, придется тоже считать иллюминаторы, чтобы не спутать с MAX 9, у которого 21-22 иллюминатора от передней двери до аварийного люка.
MAX 10 – тоже перспективная версия, самая длинная, до 240 пассажиров в одноклассной компоновке. Пока тоже есть только рендеры и от MAX 9 ее можно будет отличить по количеству иллюминаторов. На рендерах их 23-24.

Так будет выглядеть MAX 10
